导读：压力传感器热零点温漂的补偿技术

零点热漂移是影响压力传感器性能的重要指标，受到广泛重视。国际上认为零点热漂移仅取决于力敏电阻的不等性及其温度非线性，其实零点热漂移还与力敏电阻的反向漏电有关。在这点上，多晶硅可以吸除衬底中的重金属杂质，从而减小力敏电阻的反向漏电、改善零点热漂移，提高传感器的性能。

缩小电漂移和修正电漂移还有哪些方式呢？从整体上来分，可以分为硬件补偿和软件补偿两大方向。下面分别就这两个方向的代表性方法做简单介绍。

1 、硬件零点补偿方法对压力传感器而言，硬件补偿方法有在桥臂上串、并联恰当恒定电阻法，桥臂热敏电阻补偿法，桥外串、并联热敏电阻补偿法，双电桥补偿技术、三极管补偿技术等。

2、 软件补偿零点漂移方法在信号采集过程中，在触发信号未发生到触发采集以及在采集结束后的这些时间段里，输入的信号为零，输出的信号不为零，这种采集到的输出数据以随机噪声的形式存在，对于数据的计算与处理是没有意义的，我们定义这段时间里采集到的信号值称之为零点漂移。

3、多项式拟合规范化法由于在实际测量中。压力传感器所测量的温度、压力等物理量不会与输出值是严格的线性关系，因此其函数关系常常是多项式形式。多项式可用于非线性信号的拟合，关键在于求解其各项系数。

4、RBF神经网络法基本原理：通常零点温度补偿软件算法中公式法较复杂，切拟合精度常会受到限制。人工神经网络法具有使用的样本数少，算法简单、具有任意函数逼近能力，应用前景良好。　　此外软件法还包括查表法、插值法等，还有一些厂家从传感器本身的特点出发，采用特殊技术，如改变掺杂浓度等，或者采用自校准技术来解决零点漂移的问题，但这些方法补偿精度不高，效果远没有上述三种方法好。

压力传感器在工业生产应用中，以机械结构型的器件为主，以弹性元件的形变指示压力，但这种结构尺寸大、质量重，不能提供电学输出。随着半导体技术的发展，半导体压力传感器也应运而生。其特点是体积小、质量轻、准确度高、温度特性好。特别是随着MEMS技术的发展，半导体传感器向着微型化发展，而且其功耗小、可靠性高。

不同供电模式下变送器4-20mA回路的故障检查及处理

二线制变送器和三线制变送器在工业现场使用较多，4-20mA回路故障时有发生，昌晖仪表在本文分享不同供电模式下二线制变送器4-20mA回路和三线制变送器4-20mA回路的故障检查及处理经验。

1、常规二线制变送器4-20mA回路的检查及处理

图1和图2为两线制4-20mA信号的常规回路，图1为DCS卡件供电和图2为直流电源供电两种形式。判断故障时，可用万用表直流电压挡测量V+端对地或对电源负端的电压值，在21-24V左右，变送器都能正常工作；变送器内电路开路时，所测电压会略高于24V。测出的电压为0V，可能是变送器的供电中断，测出的电压很低，低于12V(模拟变送器)或18V(智能变送器)可能是回路有短路现象。进一步判断可断开V+端，测量电压，仍为0V，可能是供电中断或接线断路，也有可能是正线接地，或者正、负线短路。电压仍很低，说明输出回路有短路故障。

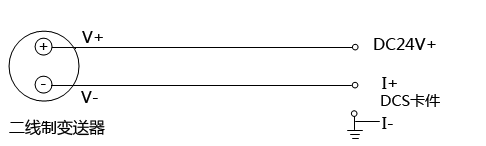

图1 DCS卡件供电的二线制变送器4-20mA回路

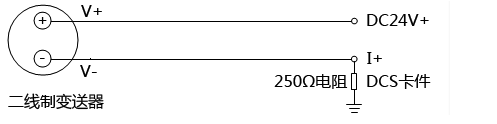

图2   直流电源供电的二线制变送器4-20mA回路

测量电压时再配合测量回路电流，可使故障判断更准确，即在I+端串入万用表，测量变送器输出电流是否在4-20mA范围内，也可通过测量250Ω电阻两端的电压是否住1-5VDC范围内，间接判断变送器是否正常，所测电流在4-20mA范围内，说明变送器能正常工作；所测电流≥20mA，可能是负载短路或输出回路有接地故障。如测出的电流为0，可能是变送器供电中断或者接线断路，还有可能是DCS卡件内的保险开路，或者卡件供电电源保护电路动作。所测电流≤4mA或≥20mA，可能是变送器有故障，输出回路中存在接地导致电流分流或并流。

有时只测量一根线上的电流，可能还难确定故障，如在现场就遇过变送器的输出电流值与手操器上的显示值一致，但DCS画面却显示为坏点，检查DCS的卡件正常，串入V+端测得电流为16mA(见图1)与变送器表头显示是一致的，但测量DCS卡件I+端的电流仅有3mA，这电流就是DCS的输入信号，由于小于4mA，所以DCS 画面显示为坏点。那13mA电流到哪儿去了?从Ic端至I+端的电流被分流了，结论只有一个信号负线漏电，用兆欧表测定负线的确漏电，对导线的绝缘处理后，DCS画面显示与变送器显示一致。在判断信号线有无短路、断路、漏电接地故障时，分别测量变送器端及DCS卡件端的电流还是很有必要。

2、配用安全栅回路的检查及处理

图3和图4为两线制4-20mA信号配安全栅的回路，图3为DCS卡件供电(安全栅为输出侧获取能量无源安全栅，对这种安全栅功能和特点，请移步至http://yunrun.com.cn/product/list_85.html)、图4为安全栅供电几种形式。故障判断可参考常规回路的方法，还需要对安全栅是否有故障进行判断。安全栅可以通过测量输入端及输出端的电流，来判断足否正常，但有的安全栅只能通过测量250Ω电阻两端的电压来判断故障。还可观察安全栅的故障灯是否常亮，红灯常亮可能输入回路有故障，如断线、接线松动、安全栅供电电压有问题等。一进二出的安全栅两组信号不一致，先确定是安全栅还是卡件有问题，测得安全栅两组信号一致，先检查卡件是否正常，可试把安全栅的输出信号换到空的AI通道上观察并判断。更换后两组信号仍不一致，应检查设置是否正确，两通道的量程是否一致，卡件的线制设置是否搞混。

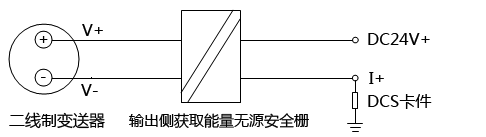

 图3  DCS卡件供电配用输出侧获取能量安全栅的两线制4-20mA回路

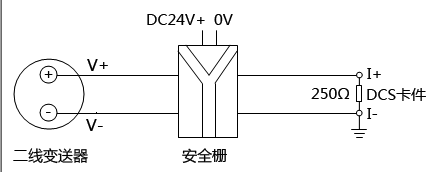

图4  安全栅供电的两线制变送器4-20mA回路

3、三线制变送器4-20mA回路的检查及处理

图5和图6为三线制4-20mA信号回路，三线制变送器电源都是单独供电，电源负端和信号负端共用一根线。有防爆要求或不能共地的场合应使用安全栅，其供电大多由安全栅提供，如图6所示，故障判断可参考以上输出回路的方法进行。

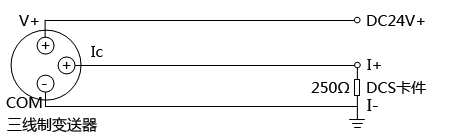

图5  DCS卡件供电的三线制变送器4-20mA回路

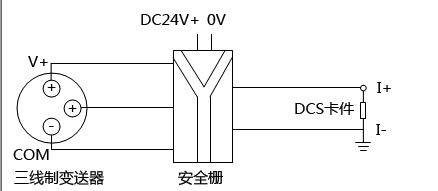

图6  安全栅供电的三线制变送器4-20mA回路
