一、精巧高温型压力变送器介绍

  SLK800T精巧高温型压力传感器选用耐高温压力传感器作为信号测量元件，被测介质压力经过变送器上的散热结构传递到传感器上，高精度信号处理电路位于不锈钢壳体内，将传感器输出信号转换为标准输出信号。整个产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠，使产品在用于高温介质的压力测量时，能长期稳定工作。

 二、精巧高温型压力变送器特点

1、316L不锈钢隔离膜片结构

2、选用进口耐高温芯片

3、适用介质温度范围宽

4、抗干扰强、长期稳定性好

5、直接接触测量高温介质，提高压力响应频率

6、提供低压，中压，高压丰富的压力量程范围

7、抗振动、抗冲击、耐腐蚀

三、性能参数：

量程范围-100kPa…0～35kPa…100MPa

压力类型表压、绝压、密封压供电电源24V、12V

输出信号4～20mA、1～5V、0～5V

工作温度-20℃～85℃

介质温度-20℃～150℃；-20℃～300℃

储存温度-40℃～125℃

零点温漂±1.5%FS（＠-20℃～85℃）

灵敏度温漂±1.5%FS（＠-20℃～85℃）

过载压力150%FS

机械振动20g（20～5000HZ)

冲击100g（11ms）

综合精度0.5、0.3级可选

绝 缘100MΩ/250VDC

响应时间≤1ms（上升到90%FS）

长期稳定性±0.2%FS/年

 防护等级IP65防爆等级本安防爆ExiaⅡCT6材质外壳不锈钢；

隔离膜片316L介质兼容与隔离膜片兼容的各种液体或气体

外型尺寸：

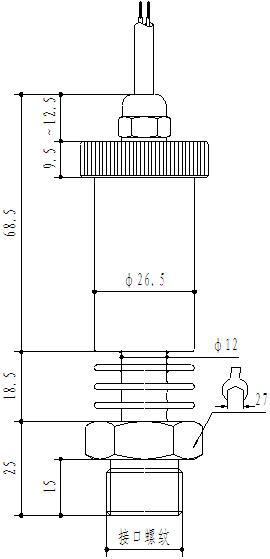

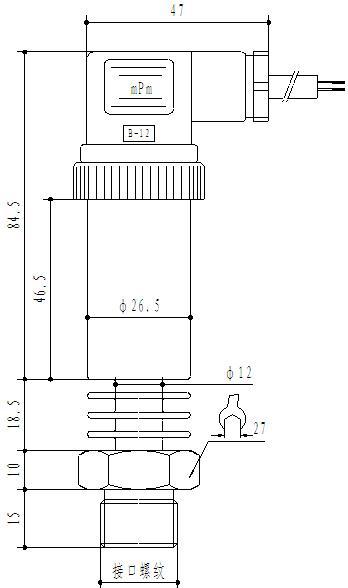

介质温度 -20℃～150℃ （3片散热片）	尺寸图 单位：mm	J1：赫斯曼	J2：赫斯曼直接引线
	接线方式 (电流输出）	红线：电源+ 绿线：电流输出	红线：电源+ 绿线：电流输出
	接线方式 (电压输出）	红线：电源+ 蓝线：共地 黄线：电压输出	红线：电源+ 蓝线：共地 黄线：电压输出

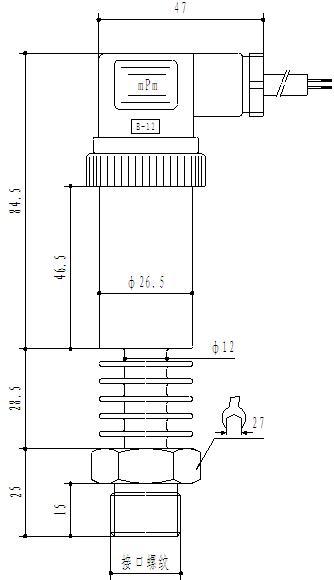

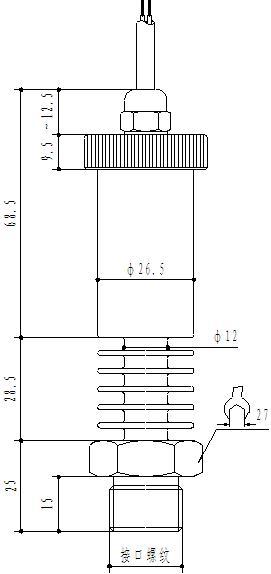

介质温度 -20℃～300℃ （5片散热片）	尺寸图 单位：mm	J5：赫斯曼	J6：赫斯曼直接引线
	接线方式 (电流输出）	红线：电源+ 绿线：电流输出	红线：电源+ 绿线：电流输出
	接线方式 (电压输出）	红线：电源+ 蓝线：共地 黄线：电压输出	红线：电源+ 蓝线：共地 黄线：电压输出

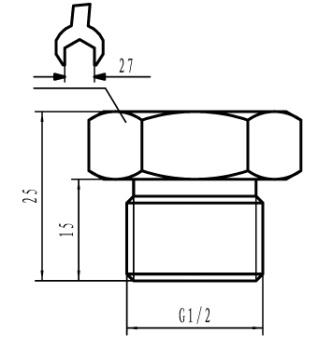

螺纹接口

种类	C1：M20×1.5	C2：G1/2
尺寸图 单位：mm
