3051压力传感器安装方法：

1、在3051压力传感器安装的时候，根据正确的连接线图来连接起3051压力传感器的各个部件。

2、连接好3051压力传感器之后，需要对3051压力传感器进行计量检定，这样的目的可以避免以3051压力传感器在运输途中的摇摆晃动而让测量值不准确。

3、安装3051压力传感器的时候垂直水平面才可以进行安装;

4、3051压力传感器的测定点与3051压力传感器的安装处保持在同一水平面上。

5、安装跟测定好3051压力传感器后，在选择选购好的减振装置及固定装置，这两个装置不能少。

6、3051压力传感器安装到这一步，确定还固定工作后，再安装弯管装置，拐弯装置是为了保障保证3051压力传感器不会受到高温的影响。

7、之后检测3051压力传感器的密封性，不能出现泄漏现象。

8、这时候在3051压力传感器上引出电缆，安装完成，进行使用。

3051压力传感器安装注意事项：

1、3051压力传感器的安装的地方尽可能选择在水平少弯曲的地方。

2、3051压力传感器的商标上都有厂家标定的安装垂直角度，可以参考。

3、3051压力传感器进行螺纹连接的时候，加入安装的是5bar以上的3051压力传感器，螺丝的拧紧力矩应小于70N.m，不要导致拧力过大，螺丝坏掉。

4、选购的3051压力传感器要合适，需要在真空场合和高温场合下使用，购买时候需要留意。

工作原理

工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化(对于GP表压传感器，大气压如同施加在传感膜片的低压侧一样)。AP绝压传感器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号。

接口处理

对于输出0～20mA的传感器，在电路设计上我们只需选择合适的降压电阻，在A/D转换器输入接口直接将电阻上的0-5V或0-10V电压转换为数字信号即可，电路调试及数据处理都比较简单。但劣势是无法判别传感器的损坏,无法辨别传感器输出开路和短路。

对于输出4～20mA的传感器，电路调试及数据处理上都比较烦琐。但这种传感器能够在传感器线路不通时,短路时或损坏时通过能否检测到正常范围内的电流(正常时最小值也有4mA)，来判断电路是否出现故障，传感器是否损坏,因此得到更为广泛普遍的使用。

3051压力变送器安装使用图

1、安装前仔细阅读产品仿单，准确接线，留意产品不得发生接线错误。

2、变送器应安装在透风、干燥、无蚀、阴凉及温度变化较小之处。如露天安装应加防护罩，避免阳光直照和雨淋，以避免产品机能降低或泛起故障。

3、严禁随意摔打、冲击、拆卸、强力夹持或用尖利的用具捅引压孔或金属膜片。

4、留意保护产品引出电缆，电缆线接头处务必密封，以免进水或潮气影响整机机能及寿命，变送后端子引线要保证和大气良好导通。

5、安装时应在3051压力变送器和介质之间加载压力截止阀，以便检验和防止取压口堵塞而影响丈量精度，在压力波动范围大的场合还应加装压力缓冲装置。

6、丈量蒸汽或其它高温介质时，留意不要使3051压力变送器的工作温度超限，必要时，加引压管或其它冷却装置连接。

7、丈量液体介质时，在加压前一定要用截止阀排净管道内的空气，防止因为压缩空气所产生的高压导传感器过载。

8、禁止超指标过载，超指标过载造成的敏感膜损坏不在三包范围。

9、隔爆型变送器在危险场所使用时，变送器的壳盖必需拧紧，为确保使用安全，应严格遵守安全规程，绝对不答应在通电时打开变送器壳盖。

10、本质安全型变送器必需配用安全栅才能在有爆炸性混合物的危险场所使用。安全栅应符合GB3836.4-2000《爆炸性气体环境用电气设别第4部门本质安全型》的划定，并经有关防爆部分进行防爆实验并取得防爆合格证。

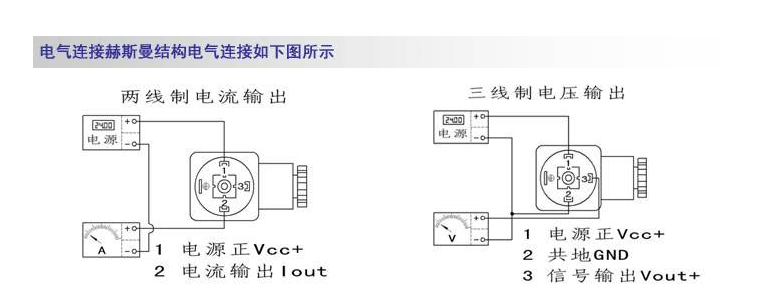

3051压力变送器怎么接线

附：怎样使用HART375手操器对罗斯蒙特3051压力变送器进行组态？

罗斯蒙特3051系列压力变送器采用HART协议进行通讯，该协议使用了工业标准Bell202频移调制（FSK）技术。在模拟输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术，能在不影响回路完整性的的情况下，实现同时通讯和输出。如何使用HART协议对3051型压力变送器进行组态，能保证测量仪表设备稳定准确运行。

3051C 或其它压力变送器与HART375手操器的接线现场可接在表的电源端子处，控制室可接在信号端子处。回路电阻应保证在250～1000Ω 的范围内。

打开电源开关，等待HART375进入主菜单画面，此界面有五个选项栏，分别为：HART应用、现场总线应用、手操器设置、与PC通讯和写字板。

这款3051变送器采用采用两线制接法，即电源线与信号是同一条线，4～20mA信号，如果不远传只需接24V电压+，-，如果需要远传需要组成回路，比如24V+接压力表+，压力表-接4～20mA+，4～20mA-接24V-就可以。
