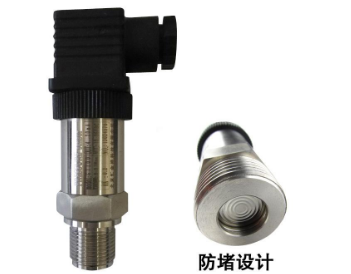

导读：气体压力传感器 气体压力传感器系列扩散硅式压力传感器，是采用新一代的压力检测原理、性能可靠、安装方便、精确度高、体积小、耐振动等优点。适用于化工、石油、电厂、冶金、建材、医药、食品、给排水等领域的气体、液体、蒸汽介质的压力检测，并将其转换成4-20mADC 信号。配合相应的显示仪表，记录仪表或调节器，实现压力参数的自动检控。原理：

      压力传感器是当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20MA输出。

气体压力传感器常见故障处理:

1、安装时应使传感器的压力敏感件轴向垂直于重力方向，如果安装条件限制，则应安装固定后调整传感器零位到标准值。

2、残存的压力释放不出来，因此传感器的零位又下不来。排除此原因的理想方法是将传感器卸下，直接察看零位是否正常，如果零位正常更换密封圈再试。

3、加压传感器输出不变化，再加压传感器输出突然变化，泄压传感器零位回不去。产生此现象的原因极有可能是压力传感器密封圈引起的。

4、是否符合供电要求;电源与传感器及负载设备之间有无接线错误。如果传感器接线端子上无电压或极性接反均可造成传感器无电压信号输出。

5、压力传感器及传感器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及传感器周围应避免有强电磁干扰。传感器及传感器在使用中应按行业规定进行周期检定。

6、用户在选择压力传感器及传感器时，应充分了解压力测量系统的工况，根据需要合理选择，使系统工作在理想状态，并可降低工程造价。

7、通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。

8、压力传感器要求每周检查一次，每个月检验一次，主要是清除仪器内的灰尘，对电器元件认真检查，对输出的电流值要经常校对，压力传感器内部是弱电，一定要同外界强电隔开

气体压力变送器在日常使用中的注意事项：

　　1：切勿用高于36V电压加到变送器上，导致变送器损坏；

2：切勿用硬物碰触膜片，导致隔离膜片损坏；

　　3：被测介质不允许结冰，否则将损伤传感器元件隔离膜片，导致变送器损坏，必要时需对变送器进行温度保护，以防结冰；

　　4：在测量蒸汽或其他高温介质时，其温度不应超过变送器使用时的极限温度，高于变送器使用的极限温度必须使用散热装置；

　　5：测量蒸汽或其他高温介质时，应使用散热管，使变送器和管道连在一起，并使用管道上的压力传至变压器。当被测介质为水蒸气时，散热管中要注入适量的水，以防过热蒸汽直接与变送器接触，损坏传感器；

　　6：在压力传输过程中，应注意以下几点，

　　a、变送器与散热管连接处，切勿漏气；

　　b、开始使用前，如果阀门是关闭的，则使用时，应该非常小心、缓慢地打开阀门，以免被测介质直接冲击传感器膜片，从而损坏传感器膜片；

　　c、管路中必须保持畅通，管道中的沉积物会弹出，并损坏传感器膜片；

气体压力变送器在应用中的故障诊断与分析

　　1. 调查法：

　　回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、 误操作、误维修。

　　2. 直观法：

　　观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。

　　3. 检测法：

　　1） 断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失，则确定故障所在，否则可进下步查找，如：智能智能差压气体压力变送器不能正常Hart远程通讯，可将电源从表体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。

　　2） 短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到智能差压气体压力变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。

　　3） 替换检测：将怀疑有故障的部分更换，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。

　　4）分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置。
