智能防腐电磁流量计概述

文章出处:人气:2发表时间:2019-12-10 9:23:18

智能防腐电磁流量计概述

概述

    智能防腐电磁流量计是一种测量导电介质体积流量的感应式仪表,根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成比例。

   智能防腐电磁流量计除可测量一般导电液体的体积流量外,还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

   智能防腐电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的 流量计量。

产品特点

1、 测量结果与流速分布、流体压力、温度、密度、粘度等物理参数无关。

2、 多电极设计,进一步保证测量精度。

3、 管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

4、 高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

5、 转换器内核采用高速中央处理器,运算速度快,精度高,低频矩形波励磁,提高了流量测量的稳定性,功耗低。

6、 全数字量的处理,抗干扰能力强,测量可靠,精度高。

7、 超低EMI开关电源,使用电源电压变化范围大,抗EMC好。

8、 采用EEPROM存储器,内部设有不掉电时钟,可记录掉电时间,测量运算数据存储保护安全可靠。

9、 双向测量系统,可测正向流量、反向流量。

10、 密码锁存功能,流量计通电后,若设置参数,必须输入密码,才能进行操作。

11、 转换器具有自诊断报警输出功能,空负载检测报警输出。

12、 插入式结构,安装简单,不需断流,现场可带压开孔(1MPa以下)安装,经济方便,适合于大中口径管道流量的测量。

13、 小信号切除功能,用户可通过显示器面板设置切除干扰性小流量

14、 零点自校准,消除零漂移。

技术参数

1、公称通径系列DN(mm)DN15-3200,插入式≥DN200注:特殊规格可以定制

2、流动方向:正,反,净流量

3、重复性误差:测量值的±0.1%

4、准确度:管道式:0.2级、0.5级 1.0级(根据口径区分)插入式:2.5级

5、被测介质温度:普通橡胶衬里:-20℃~+60℃;高温橡胶衬里:-20℃~+90℃;聚四氟乙烯衬里:-30℃~+180℃;高温型乙烯衬里:-30℃~+200℃;介质温度大于120℃时定货说明!

6、额定工作压力:管道式:DN10-DN50:≤4.0MPa;DN65—DN400: ≤1.6MPa,DN450-DN600:≤1.0MPa,DN650以上:≤0.6MPa;DN650以上:≤0.6MPa;插入式:≥DN80:0.25MPa-25MPa;特殊压力规格定货时说明

7、流量测量范围:流量测量范围对应速度范围是0.5~10m/s

8、管道式:0.5~10m/s,推荐1~5m/s

9、插入式:0.5~10m/s

10、环境温度:传感器:-40℃~+80℃;转换器: -25℃~+60℃;插入式:-25℃~+60℃

11、通迅接口:RS232、RS485、HART

12、电导率范围:被测流体电导率≥5μs/cm大多数以水为成份的介质,其导电率200~800μs/cm范围内,均可选用电磁流量计

13、输出电流及 负载电阻:4~20mA;负载电阻<750Ω;脉冲频率:0~1KHz(负载电阻≥3000Ω);光电隔离OCT外接电源≤35V

14、电极材料:含钼不锈钢、钛、钽、哈氏合金、铂或其他特殊电极材料

15、防护等级:潜水型:IP68,其他型IP65

16、供电电源:AC220V 50Hz,DC24V

17、直管段长度:管道式:上游≥5D,下游≥2D

18、连接方式:管道式:GB9119-2000标准法兰;插入式:螺纹连接,球阀规格:DN50

19、防爆标志:Exd BT4Ⅱ

20、相对湿度:5%~95%RH

21、消耗总功率:≤20W

22、电气接口:M20×1.5螺纹

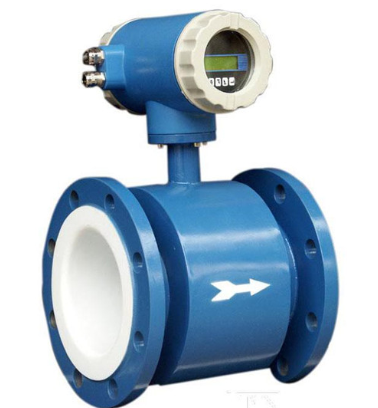

智能防腐电磁流量计概述


产品特点:
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响;
2、测量管内无阻碍流动部件,无压损,直管段要求较低;
3、系列公称通径DN15~DN3000。传感器衬里和电极材料有多种选择;
4、转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达1500:1;
5、转换器可与传感器组成一体型或分离型;
6、转换器采用16位高性能微处理器,2x16LCD显示,参数设定方便,编程可靠;
7、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART;
8、转换器采用表面安装技术SMT,具有自检和自诊断功能;
