1、压力变送器工作原理及结构

1.1压力变送器工作原理：变送器内有一隔离膜片，压力（差压）信号的变化经变送器内含的一种灌充液（硅油与惰性液）通过隔离膜片转换为电容的变化传送至压力传感膜头，压力传感膜头将输入的电容信号直接转换成可供电子板模块处理的数字信号，再经电子线路处置转化为二线制4～20mA .DC模拟量输出。

1.2结构和组成：主要部件为传感器模块和电子元件外壳。

传感器模块包括充油传感器系统（隔离膜、充油系统和传感器）以及传感器电子元件。传感器电子元件安装在传感器模块内并包括一温度传感器（电阻式测试检测器）、储存模块和电容/数字信号转换器（C/D 转换器）。来自传感器模块的电子信号被传输到电子元件外壳中的输出电子元件。电子元件外壳包括输出电子线路板（微处理器、储存模块、数字/模拟信号转换器或 D/A 转换器）、本机零点及量程按钮和端子块。

因为3051C型变送器设计压力适用于隔离膜，当油偏离中心膜时，改变电容信号。然后该电容信号在C/D转换器中被转换成数字信号。随后微处理器从电阻式温度检测器和C/D转换器中获取信号并计算出正确的变送器输出。随后，该信号被送到D/A转换器，D/A转换器将信号转换回模拟信号并在4-20mA输出上叠加HART信号。

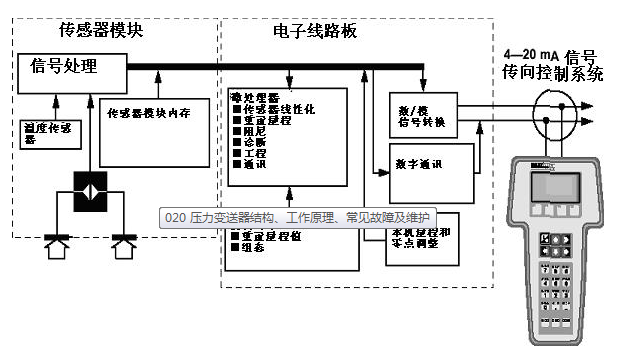

变送器结构图

2 操作规程

2．1压力变送器的操作：

1 运行

1）按端子接线图检查信号线连接是否正确。

2）接通变送器供电电源。

3）在控制室用HART通讯器进行零点和满度调校。

2 压力变送器的运行：

1）缓慢的打开截止阀，变送器即投入使用。

2）用肥皂水之类液体检查过程接口等连接处的气体是否泄漏。

3 停运：

1）压力变送器的停止：缓慢地关闭截止阀，变送器即处于停止状态。

2）关闭变送器供电电源

3日常维护

为了保证变送器的测量精度和使用寿命，应定期地对变送器运行状态进行检查。

外观检查：目视检查变送器各部件有没有损伤、腐蚀现象。如发现产生腐蚀的附着物，应清除干净。

管和O型环的检查：变送器为防水，防尘结构，应确认盖和垫圈有无损伤和老化，另外不许有异物附着在螺纹上。

管的泄露检查：用肥皂水检查过程接口有没有流体的泄露。
