导读：RS485压力传感器

1、产品基本特性：

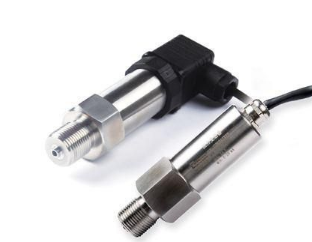

PT压力传感器采用高精度高稳定性电阻应变计做为传感器的感压芯片，选进的贴片工艺，配套带有零点、满量程补偿，温度补偿的高精度和高稳定性放大集成电路，将被测量介质的压力转换成RS485数字通讯信号。产品结构采用全封焊结构，使之产品的抗冲击能力、过载能力、产品密封性等性能有了较大提高，产品最高压力可达150MPa。产品过程连接部分和电气连接部分有多种方式，能够最大限度的满足用户的需求。

2、产品应用：

液压及气动控制系统；石化、环保、空气压缩；电站运行巡检、机车制动系统；热电机组；轻工、机械冶金；楼宇自动化、恒压供水系统；其它自动化和检测系统；工业过程检测与控制；实验室压力校验等。

4、主要技术参数：

被测介质： 气体、液体及蒸气

压力类型： 表压

量 程： -100KPa-0.6Mpa～60 Mpa～120 Mpa间任意可选

输 出： RS485数字信号

综合精度： plusmn0.1%FS（量程60MPa以上）、plusmn0.25%FS、plusmn0.5%FS

供 电： 24V Dc（12～36VDC）

绝缘电阻： VDC

介质温度： -20～85、-20～150、-20～200、-20～300（可选）

环境温度：-20～85

储存温度：-40～90

相对湿度： 0～95% RH

密封等级：/>

过载能力： 150%FS

响应时间：le10mS

稳 定 性：leplusmn0.15%FS/年

振动影响：leplusmn0.15%FS/年（机械振动频率20Hz～1000Hz）

电气连接：赫丝曼接头

压力连接：M20times1.5，其它螺纹可依据客户要求设计

在如今现代工业生产工艺过程中越来越多的需要进行自动控制和监控，这就需要多种测量值，并把它们转换成标准电信号。在众多的测量值当中，压力值的测量是非常重要的，为了将压力信号有效的传输并进行现场处理，需要在测试现场测得的压力信号进行放大，转换成标准信号这是非常重要的过程。

　现代的微电子技术的迅速发展才使得压力传感器能够实现上述要求，目前压力传感器已经成为化工、石油、钢铁、食品及复杂工况行业必不可少需要的器件，尤其两线制压力传感器，在许多行业都得以应用，下面就了解下两线制压力传感器传递的优点。

　两线制压力传感器的有点在于采用国际标准信号制，在测试现场将微弱的压力电信号进行就地变换，使现场传输信号成为4~20mA标准电流信号，实现现场变送。直流模拟电流信号可以有效的远传至控制室，而中途不会有所衰减或被其它工频信号干扰。进入控制室的4~20mA电流传输信号通过250Ω转换电阻，将信号电流变换成联络信号即1-5V直流电压信号，它可以并联地传输给各个控制仪表、调节器、或计算机集中监控的显示屏。

　由于传输信号的下限为4mA，而且不与机械零点重合，这样不但充分利用了晶体管的线性段，而且容易识别断电、断线等故障。信号的上限值为20mA，比0-10mA输送方式大一倍，有利于提高信号输送效率和信号的分辨率。采用并联传输的方式，仪表可以有公共接地点，便于同计算机、巡回检测装置、调节器等装置联网和配套使用。由于接受传感器信号的仪表输入负载小，传感器功率级可采用低电压工作，从而提高了整个测试系统的可靠性。因为最小信号电流不是零，所以为现场传感器实现了两线制创造了条件。

　两线制是指现场传感器和控制室的仪表联系仅仅只用两根导线，这两根线既是电源线，有时信号线。这样不但节省了大量电缆线和安装费用，而且还有利于安全防爆。
