导读：差压传感器的安装调校及故障维修方法 差压式传感器已在企业自动化生产过程中得到了非常广泛应用，同时也在自动控制系统中发挥着非常重要的作用。

1 差压式传感器的工作原理

          压差式传感器的主要工作原理是：通过双侧导压管的差压直接作用于传感器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为对应的电信号传递给转换器，经过放大等处理变为4～20m A D C 的标准电信号输出。

2 差压式传感器的调校安装

2.1 调校差压传感器所需的环境和设备

          差压传感器的调校应在环境温度应该在常温下以及空气湿度适中的室内进行。调校时主要需要的主要测量装置为：电源：要求稳定的电源（24V D C），压力计：要求精密数字，数字万用表、250Ω标准电阻，导线若干：具有良好的导电性能。

2.2 调校步骤

1） 首先要把电源接好，使用两根导线持续给差压式传感器供电，同时在回路里串联一个250Ω标准电阻。

2） 使用压力计所配套的塑料管将传感器的导压孔的正压侧与精密数字压力计的出压孔相连接，使导压孔的负压侧和大气相通，不能出现漏压现象。

3） 将数字万用表打到m A 档，将万用表表笔的正、负端和传感器的输出电流测量端进行连接。

4） 传感器里的隔膜片与水平面平行。

5） 通过压力计给传感器的正压侧加压与传感器满量程相等的压力，并调整满度定位器，使万用表的读数为20m A D C。

6） 泄压完毕后，调整零位定位器，使万用表的读数为4m A D C。

7） 根据以上步骤进行多次调校，保证传感器的回差在传感器的精度之内。

2.3 差压式传感器的安装

1） 接线腔连接：传感器采用的是二线制传输，信号线即为电源线。传感器通过电缆与电源和负载构成回路，使用的电缆屏蔽层连接到接线端子的地端。

2） 压力过程连接：传感器的安装方式通常是采用安装管加支架，安装时应保证正负引压口应处于同一水平线。

3） 导压管连接：传感器导压管通常为垂直或倾斜排布，如果是水平排布时要有适度的倾斜，主要原因是避免介质残留在管道内。

2.4 传感器的启用

传感器的启用步骤如下：

1） 首先要对压力回路进行检查，保证通畅且无泄露。

2） 要对所有阀门进行检查，使之都处于关闭状态。

3） 正负侧引压阀全部打开，使流体进入引压管路。

4） 三阀组平衡阀全部打开，再缓慢打开三阀组的正侧截止阀，当流体进入传感器测量部位后再关闭正侧截止阀，检查过程压力回路是否有泄漏。

5） 压力过程无问题后，开始对传感器进行零点调整。

6） 整个程序调试完成无问题后，可平衡阀进行关闭，并缓慢打开正负侧截止阀，使传感器进入正常工作状态。

3 常见的故障处理

3.1 观察法

          主要是观察回路的外部是否损伤、线路是否有脱落、导压管有无泄漏、回路是否过热及供电开关是否正常等。

3.2 检测法

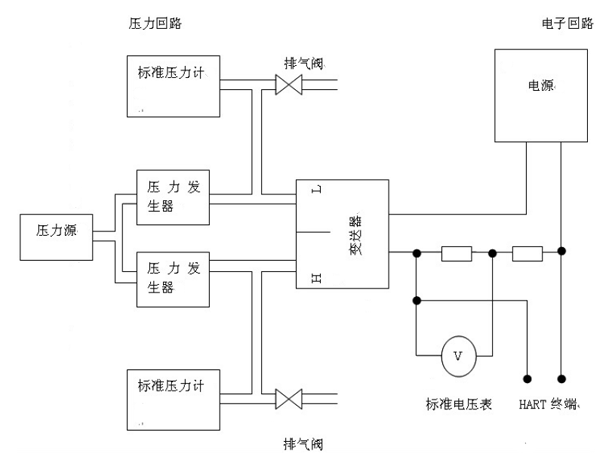

          图中H 为传感器正压侧，L 为负压侧，检测过程中，应使传感器固定，且正负引压口内处于同一水平线上。大多情况下只需对正压侧进行检测。

3.3 清洗法

          根据传感器在生产中使用在不同介质，要定期对测量部位进行清洗，以保证测量的准确性。测量部位的拆卸清洗方法为：首先要拧下排液芯、排液盲塞、排液螺钉，再拧下装夹容室法兰的四对螺钉螺母，最后取出容使法兰，主要是对膜盒和容室法兰进行清洗。

4 结束语

          以上我们谈了差压传感器的工作原理、调校方法和常见的故障分析方法，实际上，由于压力传感器与差压传感器测量应用上的相通性原因，本文中有些方法也同样适用于压力传感器的安装和故障诊断。
