导读：2088扩散硅压力传感器优势。2088扩散硅压力传感器采用不锈钢防腐蚀结构体，采用了进口陶瓷电容和扩散硅压力传感芯片制造，不锈钢防腐蚀结构体，高稳定性、高可靠性,耐震，抗干扰,安装方便，可直接安装,适用于一般性液体和气体的压力测量。抗过载、抗腐蚀、抗磨损、抗冲击、工作温度范围广、稳定性好测量精度高，可根据用户具体的温度范围进行精密的模拟温度补偿和用微处理器进行全温度范围的数字补偿并直接输出标准信号，适用于一般性液体和气体的压力测量。可用于钢铁,化工等领域对压力进行测量，与压力调节仪配套使用可实现压力自动控制! 它应用广泛、成本低、结构科学、设计精巧、安装简便，深受用户青睐。

 2088扩散硅压力传感器主要优势

a）体积小，重量轻

由于采用了美国或瑞士带隔离膜片的传感器组件，及可靠的模块处理电路使其体积只有电容式压力传感器的1/3，重量是电容式压力传感器的1/5，可螺纹直接安装，不需要安装支架。

B）精度高，稳定性好

稳定可靠的硅压阻芯片， 高精度可达0.2级以上，并且通过温度校正，使温度漂移在其 高的精度范围之内，长期稳定性好，从而减少了维护工作量。

C）电路可靠，响应速度快

采用了 的标准电路，并用 材料和工艺固化成专用模块，满足了各种场合的使用（包括：潮湿、粉尘、高温、振动、易爆、腐蚀等场合）该电路有反相保护功能，正负极接反不会损坏。

D）先进的膜片隔离技术

采用了 的膜片/充油隔离技术，充油量极小保证了很好的压力传递功能，提高了抵御极限破坏压力的能力，同时也提高了防腐蚀的能力。

E）智能接口，易于扩展

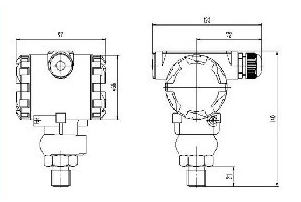

2088扩散硅压力传感器示意图

小巧型压力变送器--------

    JS-M131系列压力变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏转换成准电压、电流或频率，可以直接与计算机接口、控制仪表、智能仪表或PLC等方便相连。远距离传输可以采用电流输出方式。JS-M131系列具有体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。该产品安装方便简洁，具有极高的抗振和抗冲击性能，广泛应用于过程控制、航空、航天、汽车、医疗设备、 HVAC等领域。

1、外形尺寸及安装

2、技术指标

⑴ 电源：24VDC；

⑵ 输出：4～20mA；

⑶ 精度：0.5% F.S；

⑷ 工作温度：-20℃～80℃；

⑸ 变送器的准确度等级分为：

   0.1级，基本误差为±0.1；

   0.3级，基本误差为±0.3；

   0.5级，基本误差为±0.5（基本误差以量程的百分数表示)。

⑹ 热零点漂移:

环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。

⑺ 热灵敏度漂移:

环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。

⑻ 绝缘电阻:

在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于250MΩ/250V。

⑼ 补偿范围：-10℃～70℃（恒流)；-20℃～80℃（恒压)。

⑽ 响应时间：≤1ms（上升到90%FS)。

⑾ 振动：20g/（20～2000)Hz。

⑿ 冲击：100g，10ms

⒀ 使用寿命：10X106(cycles)

3、电气连接

3.2电气连接文字说明/直接引线结构电气连接：

口 电流：数字“1”/红线：24VDC；

         数字“2”/绿线：电流输出。

口 电压：数字“1”/红线：24VDC；

        数字“2”/绿线：电源-；

        数字“3”/黄线：电压输出+。

4、安装方法

⑴ 选择易于操作、维护的地方进行安装；

⑵ 应尽量远离振动源安装；

⑶ 应尽量远离热源的地方；

⑷ 最好通过阀门与测量管道连接；

⑸ 安装时用扳手夹紧在变送器六方处；

⑹ 操作时接头与外壳连接处不能转动。

5、安全使用注意事项

⑴ 搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。

⑵ 变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑶ 电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷ 在产品安装使用中如遇到问题请与我公司联系，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家联系。
