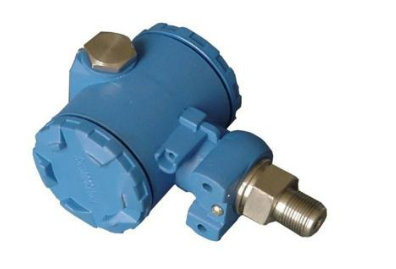

导读：四线制压力传感器接线方法图解由于4-20mADC(1-5VDC)信号制的普及和应用，在控制系统应用中为了便于连接，就要求信号制的统一，为此要求一些非电动单元组合的仪表，如在线分析、机械量、电量等仪表，能采用输出为4-20mA信号制，但是由于其转换电路复杂、功耗大等原因，难以全部满足上述的三个条件，而无法做到两线制，就只能采用外接的方法来做输出为4-20mADC的四线制变送器了。

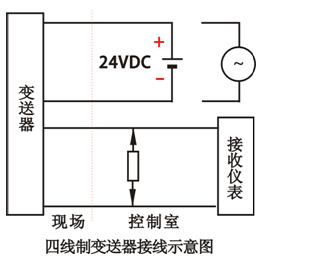

四线制变送器接线示意图

四线制变送器如图所示，其供电大多为220VAC，也有供电为24VDC 的。输出信号有4-20mADC，负载电阻为250Ω，或者0-10mADC，负载电阻为0-1.5kΩ;

不同线制传感器的差异

一、两线制

要实现两线制传感器，必须要同时满足以下条件：

1. V≤Emin-ImaxRLmax

传感器的输出端电压V等于规定的最低电源电压减去电流在负载电阻和传输导线电阻上的压降。

2. I≤Imin

传感器的正常工作电流I必须小于或等于传感器的输出电流。

3. P＜Imin(Emin-IminRLmax)

传感器的最小消耗功率P不能超过上式，通常＜90mW。

式中：Emin=最低电源电压，对多数仪表而言Emin=24(1-5%)=22.8V，5%为24V电源允许的负向变化量；

Imax=20mA；

Imin=4mA；

RLmax=250Ω+传输导线电阻。

如果压力传感器在设计上满足了上述的三个条件，就可实现两线制传输。所谓两线制即电源、负载串联在一起，有一公共点，而现场传感器与控制室仪表之间的信号联络及供电仅用两根电线，这两根电线既是电源线又是信号线。两线制传感器由于信号起点电流为4mA DC，为传感器提供了静态工作电流，同时仪表电气零点为4mA DC，不与机械零点重合，这种“活零点”有利于识别断电和断线等故障。而且两线制还便于使用安全栅，利于安全防爆。
