导读：电容式压力变送器安装

压力变送器是工业实践中为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

压力变送器有电动式和气动式两大类。电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。气动式的统一输出信号为20～100Pa的气体压力。

压力变送器按不同的转换原理可分为力(力矩)平衡式、电容式、电感式、应变式和频率式等，下面简单介绍几种压力(差压)变送器的原理、结构、使用、检修和校验等知识。

压力变送器特点：

差压变送器用于测量液体、气体和蒸汽的液位、密度和压力，然后将其转变成4- 20mA DC的电流信号输出。JT-3051DP也可以通过BRAIN手操器或CENTUM CS/μXL或HART 275手操器相互通讯，通过它们进行设定和监控等。

压力变送器适用于下述几种测控情况：

1、结晶的介质。

2、下粘稠介质。

3、续精确测量界面和密度

传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。

4、有固体颗粒或悬浮物的沉淀性介质。

5、腐蚀或剧毒性介质

可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。

6、生清洁要求很高的场合

如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同介质交叉污染。

智能差压变送器安装

压力变送器工作原理：

工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化(对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样)。低压侧始终保持一个参考压力。传感膜片的位移量为0.004英寸(0.1毫米)，且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART(高速可寻址远程发送器数据公路)输出信号。可以通过罗斯蒙特475手操器对其进行现场和远程通讯。

电容式压力变送器是在20世纪70年代初由美国最先投放市场的，是一种开环检测仪表，具有结构简单、过载能力强、可靠性好、测量精度高、体积小、重量轻、使用方便等一系列优点，目前已成为最受欢迎的压力、差压变送器。其输出信号也是标准的4-20mA（DC）电流信号。

电容式压力变送器是先将压力的变化转换为电容量的变化，然后进行测量的。

在工业生产过程中，差压变送器的应用数量多于压力变送器，因此，以下按差压变送器介绍，其实两者的原理和结构基本上相同。

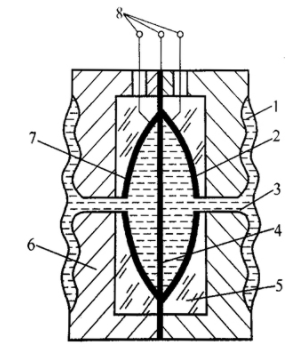

电容式差压变送器原理图

1-隔离膜片；2，7-固定电极；3-硅油；4-测量膜片；5-玻璃层；6-底座；8-引线

上图是电容式差压变送器的原理图，将左右对称的不锈钢底座的外侧加工成环状波纹沟槽，并焊上波纹隔离膜片。基座内侧有玻璃层，基座和玻璃层中央有孔道相通。玻璃层内表面磨成凹球面，球面上镀有金属膜，此金属膜层有导线通往外部，构成电容的左右固定极板。在两个固定极板之间是弹性材料制成的测量膜片，作为电容的中央动极板。在测量膜片两侧的空腔中充满硅油。

当被测压力p1、p2分别加于左右两侧的隔离膜片时，通过硅油将差压传递到测量膜片上，使其向压力小的一侧弯曲变形，引起中央动极板与两边固定电极间的距离发生变化，因而两电极的电容量不再相等，而是一个增大、另一个减小，电容的变化量通过引线传至测量电路，通过测量电路的检测和放大，输出一个4-20mA的直流电信号。

电容式差压变送器的结构可以有效地保护测量膜片，当差压过大并超过允许测量范围时，测量膜片将平滑地贴靠在玻璃凹球面上，因此不易损坏，过载后的恢复特性很好，这样大大提高了过载承受能力。与力矩平衡式相比，电容式没有杠杆传动机构，因而尺寸紧凑，密封性与抗振性好，测量精度相应提高，可达0.2级。
